产品介绍：

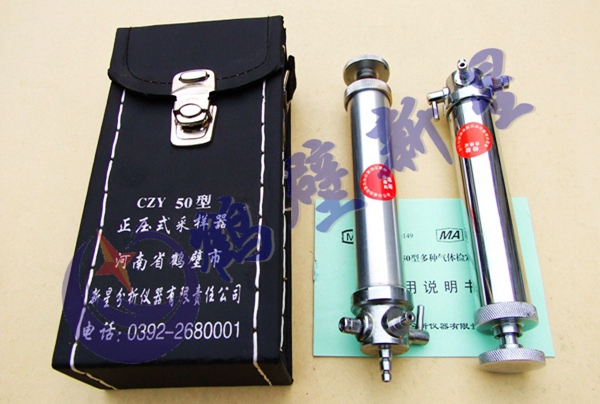

l CZY50正压式气体采样器-产品概况

　　鹤壁市新星分析仪器有限责任公司生产的CYZ50气体采样器是根据中华人民共和国煤炭行业标准MT/T629-1996《气体检测管用圆筒形正压式采样器》的标准制造的。采样器可与各种气体检测管配合使用。主要供煤矿井下、冶金、化工、炼焦、煤气站、隧道工程、环境保护及卫生防疫等部门，作快速测定现场环境空气中的一氧化碳、二氧化碳、硫化氢、二氧化硫、二氧化氮、氨、氧气、氢气等多种气体的浓度。是保证安全生产，预防灾害发生的可靠检测仪器。

结构特点：

l CZY50正压式气体采样器-产品特点

鹤壁新星公司的采样器携带方便，所需样品量少，操作简单、快速、灵敏度高，尤其在需立即判明有害气体成份、浓度及所检测气体有无危险时，更是必不可少的有效工具。

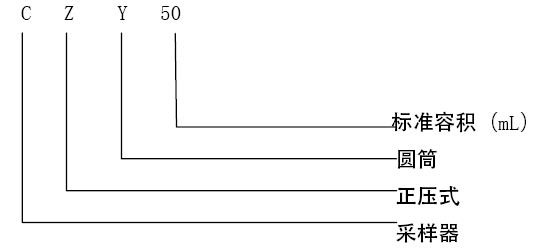

l CZY50正压式气体采样器-产品型号及含义

l CZY50正压式气体采样器-产品结构

产品性能：

l CZY50正压式气体采样器-产品工作原理
采样器由变换阀④和活塞筒⑥两大部份组成。活塞简用来抽取或压出气样，变换阀则可以改变气样流动方向或阻断气流。当阀门把③处于图示与接头胶管②同向时，活塞筒⑥与接头胶管相通;当阀门把③顺时针方向旋转至与活塞筒⑥同向时，气咀①与活塞筒⑥相通;阀门把③处于上述两方向直线夹角的角平分线上时(约与活塞筒轴心线夹角45°)，变换阀④将活塞筒与外界气体隔断。在拉杆⑦上刻有标尺，可以表示出手柄⑧拉动到某一位置时吸入活塞筒的气样体积(m1)。接头胶管②是采样器与检测管之间的联接件。

l CZY50正压式气体采样器-使用方法

1、在测量前用欲测气样清洗采样器3～5 次；

2、用小砂轮片或变换阀端面的小孔断开检测管两端，把检测管按其要求插入胶管接头；

3、按检测管的要求向其输入被测气样(压气或抽气)；

4、读取被测气体浓度值。

技术参数：

l CZY50正压式气体采样器-技术参数
　　1、采样器容积的相对误差小于其标称的±5%;

　　2、采样器的每分钟漏气量不大于测定容积的3%;

　　3、采样器一次导气量(在气体流速为100ml/min 时，通气阻力不超过20994Pa 的条件下)：50±2.5ml;

　　4、质量：(1)包括成品盒及检测管，1.5kg;(2)不包括成品盒及检测管，0.6kg。

　　5、外形尺寸

　　(1)成品盒的外形尺寸(不包括背带)240mmx145mmx85mm。
