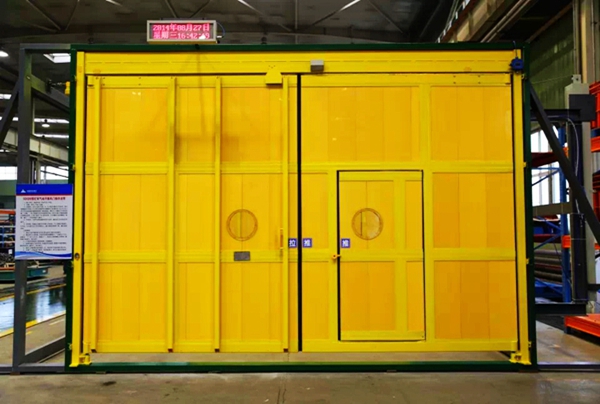

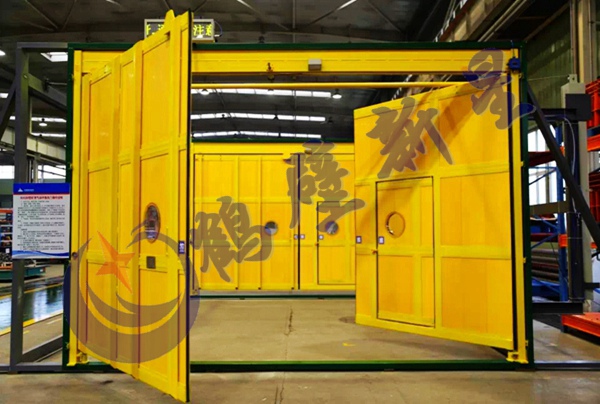

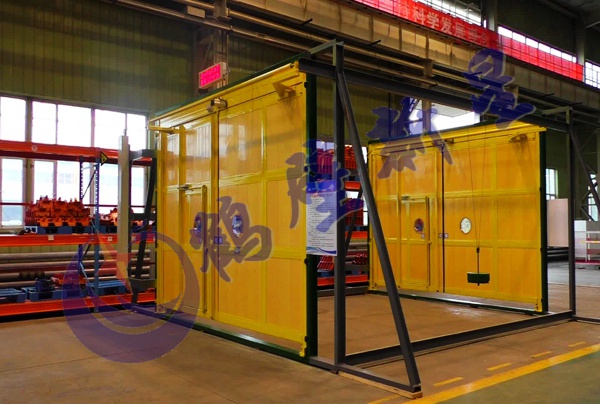

电控气动式风门MK系列
电控气动式风门MK系列
  • 电控气动式风门MK系列
  • 电控气动式风门MK系列
  • 电控气动式风门MK系列
  • 电控气动式风门MK系列
电控气动式风门MK系列
分享到:
24小时销售热线
400-009-0392
产品介绍:

l 电控气动风门-产品介绍

    煤矿井下通风与安全很大程序上制约着采矿业的稳定发展,对矿井通风的安全性要求越来越高,井下通过设置风门来控制风流量达到预期的风量分配是一种常用而经济有效的手段。然而,在煤矿生产实践中,目前通常使用的都是手动风门,在正常情况下能够依靠自重实现自动关闭,但是由于管理和人为的某些原因,往往因行人或行车过后而没有及时关上,甚至被车辆误撞而损毁,通风系统的可靠性没有保障,严重影响井下的通风安全,鹤壁市新星分析仪器有限责任公司生产的电控气动式风门,就成了*好的选择。

  我公司根据多年生产经验,设计开发各种规格门,适应煤矿井下不同环境的使用,更好的为煤矿生产服务,ZMK127矿用风门控制用电控装置,当通过风门时,风门能够自动控制打开,人走后自动关闭,并且两道门实现电气闭锁,有效地避免风流短路和通风故障的发生,减小了操作人员的强度,为煤矿标准化和现代化管理奠定基础。鹤壁新星公司生产销售的矿用电控液压式风门深受广大煤矿业主的一致好评。

结构特点:

l 电控气动风门-结构配置

        1、风门结构

  鹤壁市新星分析仪器有限责任公司生产的电控气动无压风门为分体结构,在井下组合安装使用。主要由门扇、门框、平衡机构、合页、配重、气控装置等组成。门框采用钢制型材焊接而成;门扇采用钢制型材做骨架;门扇与连杆连接调节配重,使得风门能可靠关闭。

  2、电控系统

  ZMK-127风门控制系统由风门主电控箱、隔爆兼本安型声光报警器、控制按钮、红外对射、本安接线盒、风门开闭状态传感器、隔爆电磁气阀、气缸、气管、控制线路等附件构成。部件均采用高灵敏度、性能可靠、抗干扰性能强的传感器检测车辆、人员通过的信息。

电动气控式配置

分类

部件组成名称

备注

气动风门动力执行系统

气控箱

标准配置

气缸传动总成

标准配置

气管总成

标准配置

ZMK127风门控制用电控装置

矿用隔爆兼本安型风门控制用电控装置主机

标准配置

矿用隔爆兼本安型声光报警器

任选一种

矿用隔爆兼本安型显示屏

矿用本安型红外线传感器

任选一种

矿用本安型光控传感器

矿用隔爆兼本安型语音报警器

标准配置

矿用本安型开闭状态传感器

标准配置

矿用隔爆电磁阀

标准配置

解锁箱

200x200mm

产品性能:

l 电控气动风门-工作环境

       1、巷道负压0-3000Pa。

        2、安装的地点巷道围岩稳定,巷道变形小,且无严重淋水。

  3、适用于煤矿井下煤尘及甲烷爆炸性气体的危险场所中。

        4、工作环境:-30℃~40℃

  5、矿方安装现场具备127V电压及0.3-0.7mpa稳定气源,以满足驱动气缸动力要求及控制系统电压需求。

l 电控气动风门-工作原理

     两道风门两端的巷道壁上分别安装红外线传感器,在风门的两端形成检测线,当行人或车辆由巷道的任何方向进入时,传感器自动检测并为控制设备提供信号,当**道门有人经过时,传感器发出信号,该门动力源通电,风门打开,风门上装有传感器,检测风门的闭、合状态(此信号可传达地面调度室,以方便地检测风门关闭情况)。在该门打开时,声光报警装置得到触发信号,发出提示警示语“风门打开,请注意安全”并伴有红灯闪烁,另一道门声光报警装置同时提示“前方风门打开,请您稍后”伴有红灯亮。并设有闭锁,以防止两道门都打开影响煤矿安全,经过适当的延时(可以根据需要设定),**道门自动关闭,待传感器检测关闭到位后,警示语音及红灯关闭,绿灯常亮。

l 电控气动风门-手动状态开启

  手动操作情况下,矿车需要通过风门时,手动按下**道门的“打开”控制按钮,该门打开,同时另一道门关闭,两道门打开和关闭的同时,同样伴有语音提示信号。

l 电控气动风门-报警指示

  在控制系统发出控制风门打开或关闭的指令后,在8秒内(可设定)传感器仍检测不到到位信号时,则控制系统将向声光报警显示器报警指令,声光报警显示器将同时发出红灯闪烁信号和蜂鸣报警信号,通知相关人员采取措施,警示来往行人注意安全。 具有矿用隔爆兼本安型声光报警器和矿用隔爆兼本安型LED显示屏两种报警显示方式,方便客户按需选用。

技术参数:

l 电控气动风门-产品分类

按材质分类

名  称

特  征

钢制风门

材质Q345,优点:强度等级高,缺点:笨重、抗腐蚀能力差

不锈钢风门

材质304,优点:强度等级高、抗腐蚀,缺点:笨重,成本高

高分子聚氯乙烯复合风门

抗静电、阻燃、防腐、防潮等**性能,拉伸能力强、抗冲击效果好、不受外界环境影响、密封效果好,且外观美观大方



按类型分类

名  称

特  征

单扇风门

单扇风门主要用于煤(岩)或瓦斯有突出性危险的各联络巷之间,阻断风流,因其结构简单、强度高、密封严、安全可靠,是目前井下木质门的替代品。

双扇单开风门

双扇单开风门通过在一道双扇风门安装阻挡杆、气缸起到闭锁的作用,可保证两道双扇风门不能同时打开,在任何环境和条件下均可起到闭锁作用,适用性强,安装及使用十分简单,闭锁可靠稳定。

平衡风门(无压风门)

无压风门又称无压平衡风门,主要用于矿山井下进、回风巷和主要进、回风巷之间每个联络巷中,它打破了长期以来老式传统风门的结构型式,巧妙地把作用在风门上的风压通过平衡结构将其转化为一种内力,使得风门开启只与配重及门轴摩擦阻力有关。充分显示出该风门结构**,使用简单,安全可靠等优点,受到广大用户的高度评价,为煤矿标准化和现代化管理奠定基础。

正反向风门

正反向风门是其实也是平衡风门的一类,只不过平衡风门是由两道或者三道组成的,而正反风门是由四道组成的,在功能和使用方面与平衡无压风门是无异的,都是平衡无压风门的一种,同时也可以配加各类的风门配套装置或者是闭锁,两道风门之间可实现相互闭锁。



按电控规格分类

PLC电控采用

美国AB

德国西门子

台湾永宏

传感器采用

日本欧姆龙

信号申请分类

红外传感器

热释传感器

激光对射传感器

光感申请传感器

手动按钮



l 电控气动风门-产品定制说明

      MK系列电控气动式风门可配套选择不同材质和不同类型的任意组合,如图

控制类型

风门类型分类

材质分类

电控气动

(代号MK)

单扇风门 (代号S)

双扇单开风门 (代号D)

平衡风门(无压风门)  (代号P)

正反向风门 (代号R)

钢制风门 (代号G)

不锈钢制风门 (代号P)

高分子聚氯乙烯复合风门 (代号X)

      例如,电控气动单扇钢制风门,电控气动高分子聚氯乙烯复合平衡风门,电控气动正反向不锈钢风门,电控气动式风门也叫自动气控风门。(高分子聚氯乙烯复合风门板材是我公司与中国科学技术大学合作、共同研发生产的高分子复合板材,外观设计获得国家专利,全国独一无二。)产品组合形式多样,客户可根据不同的使用情况订购不同类型的风门,具体风门的价格可咨询我们,我们会根据客户需求的尺寸报价,详细内容请咨询:鹤壁市新星分析仪器有限责任公司。电话:400-009-0392。http://www.hebixinxing.com

l 电控气动风门-产品定制代号

XX

MK

P

X

2.0  x  2.2

C

公司代号

新  星

控制方式:

SD:手动

Q:气控

MK:电控气动

YMK:电控液压

风门类型:

S:单扇风门

D:双扇单开风门

P:平衡无压风门

R:正反向风门

材料代号:

G:钢制风门

P:不锈钢制风门

X:高分子聚氯乙烯复合风门

宽度W:

设备通行的

宽度(m)

高度H:

设备通行的

高度(m)

C:可调式通风窗,尺寸自定

不注明:无调节窗

        PLC控制/材质及颜色/闭锁方式订货时应注明                                       注:风门尺寸可定制

产品证件:
l 电控气动风门-产品证件
